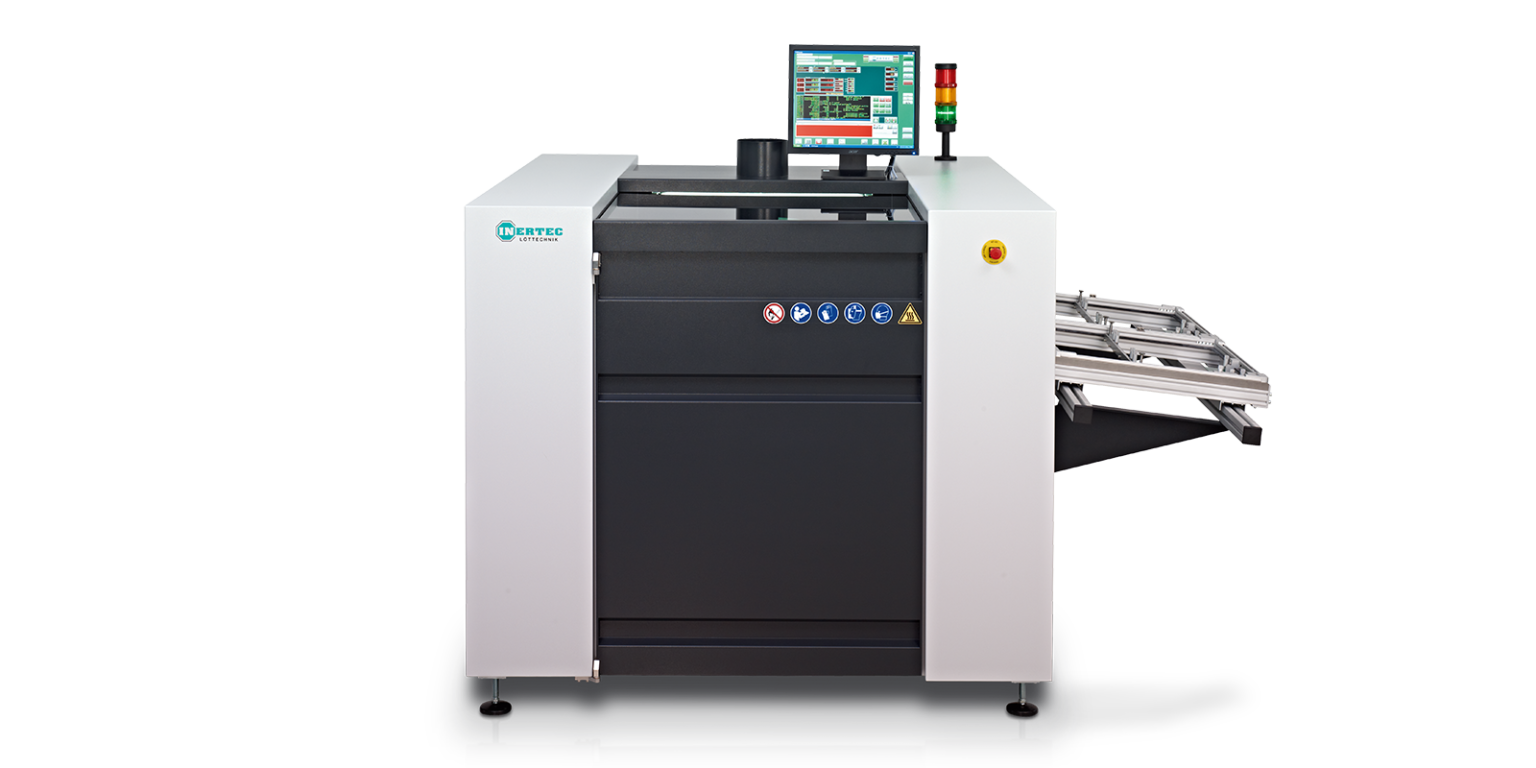

Inertec - Cube.460

Folyamatmodulok és technológia

• Fluxolás (micro-drop):
  • Precíz, célzott felhordás minimális anyagfelhasználással és szennyeződéssel.
• Előmelegítés:
  • Nagy teljesítményű kvarc előmelegítés alacsony energiafelvétellel.
  • Opcionális felső IR/konvekciós előmelegítő és pirométer zárt hurkú hőmérséklet-szabályozáshoz.
• Szelektív forrasztás:
  • Minihullám-technológia ólommentes ötvözetekhez optimalizált olvasztóedénnyel.
  • Opcionális processzkamera és titán fúvókás, hullámmagasság-mérés/szabályzás a stabil folyamathoz.
• AOI és behelyezés-ellenőrzés:
  • Automatikus THT jelenlét/polaritás ellenőrzés; a ciklus csak helyes beültetés esetén indul.
  • Opcionális kötésellenőrzés (alsó kamera), hibakiértékelés és javítási támogatás.

Használati előnyök

• Minőség: Automatizált flux/előmelegítés/forrasztás paraméterezés és kamerás felügyelet → kis szórás, egyenletes kötések.
• Áteresztés: Kétpalettás működés, párhuzamos előkészítés → rövid köridők.
• Költséghatékonyság: Célzott előmelegítés és micro-drop fluxolás → anyag- és energiatakarékosság.
• Rugalmasság: Stand-alone cella kis alapterületen vagy sorba integrálva; prototípus, NPI és sorozat egy platformon.

Műszaki adatok (válogatás)

• Méretek: shuttle-lel kb. L 2000 × W 1550 × H 1250 mm; shuttle nélkül kb. L 1430 × W 1550 × H 1250 mm.
• Tömeg: ~ 800 kg.
• Elszívás: Ø 150 mm csatlakozás, ajánlott ~ 400 m³/h.
• Elektromos ellátás: 3 × 400 V, 50 Hz, tipikusan 3 × 32 A; teljesítményigény ~ 6–14,4 kW (konfigurációtól függően).
• Vezérlés: PC + PLC, Windows-alapú HMI, Ethernet/USB; opcionális UPS.

Tipikus alkalmazások

• THT szelektív forrasztás: csatlakozók, nagy tömegű alkatrészek, érzékeny zónák közelében.
• NPI/prototípus: gyors átállás, minimális fixtúra-igény, dokumentált folyamatok.
• Minőségvezérelt cellák: kamerás megfigyelés, automatikus ellenőrzés, alacsony utómunka.

A CUBE.460 ipari szintű szelektív forrasztást nyújt kompakt térben, moduláris bővíthetőséggel és erős folyamatfelügyelettel. Ideális a kézi forrasztás kiváltására, illetve költséghatékony, rugalmas THT-forrasztási feladatokhoz kis- és közepes szériákban.
