PINK SIN20 / SIN200+

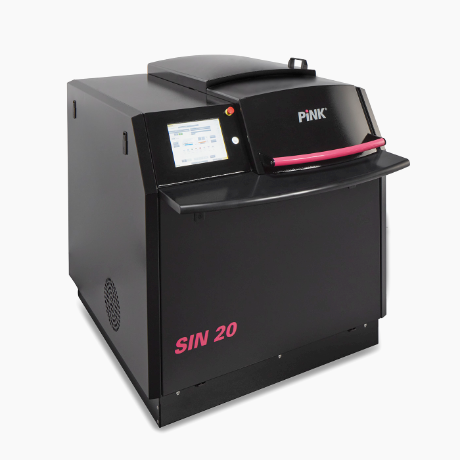

SIN20 – kompakt rendszer K+F-hez és kis szériákhoz

• Folyamattér és hőkezelés:
  • Hermetikusan zárt kamra, tipikus munkaterület: akár 100 × 100 mm, max. termékmagasság ~ 50 mm.
  • Fűtés 350 °C-ig; elkülönített fűtési és hűtési szakaszok.
• Préselés és mozgás:
  • Dinamikus préselőerő ~ 1–200 kN (folyamatosan ~ 175 kN).
  • Nyomás: Softtool akár ~ 30 MPa, Hardtool akár ~ 60 MPa; fel-/lehajtási sebesség tipikusan ~ 17,5 / 27,5 mm/s.
• Atmoszféra és vezérlés:
  • Nyomástartomány ~ 1–960 mbar, precíz gázösszetétel-szabályozás.
  • Intuitív HMI, recept- és adatnaplózás, Ethernet/távelérés (VPN).

Gyakorlati előnyök – SIN20

• Gyors beállás: univerzális Softtool több layoutot is kezel szerszámcsere nélkül.
• Kísérletezéshez ideális: gyors receptváltás, kis kockázat, alacsony fogyasztás.
• Tipikus feladatok: die-attach, substrate–baseplate, top interconnect, nagy teljesítményű LED-kötés.

SIN200+ (SIN200plus) – moduláris rendszer laborból a sorozatig

• Folyamattér és környezet:
  • Munkaterület: ≤ Ø 280 mm, hőmérséklet 350 °C-ig.
  • Nyomás: ~ 1–1200 mbar; gázok: N₂, N₂/O₂, N₂/H₂, hangyasav.
• Préselés és bővíthetőség:
  • Dinamikus préselőerő akár ~ 2000 kN (200 t); programozott nyomásrámpák.
  • Moduláris kiegészítők: előfűtő/hűtő modul, egyedi kezelőrendszer, felülről/alulról fűtés.
• Integráció és minőségbiztosítás:
  • MES-kapcsolat (pl. SECS/GEM), teljes körű traceability.
  • Érintőképernyős HMI, recept- és folyamatelemzés, távoli diagnosztika.

Gyakorlati előnyök – SIN200+

• Skálázhatóság: azonos elv alapján vihető végig a K+F-recept a sorozatgyártásig.
• Nagy erő és nagyobb alkatrészek: nagy munkaterület és magas préselőerő komplex kötésekhez.
• Automatizálás: batch vagy in-line konfiguráció, gyors átállások, magas rendelkezésre állás.

Tipikus alkalmazások (mindkét platformon)

• Teljesítményelektronika: Si/SiC/GaN die-attach réz/Ag/Au felületre, substrate–baseplate kötések.
• Top-side interconnect és nagy teljesítményű LED-kötések.
• Void-mentes, nagy hővezetésű és hőálló kötések igénylése esetén.

Melyiket válasszam?

• SIN20: K+F / kis széria, gyors kísérletezés, univerzális szerszám, kompakt footprint.
• SIN200+: skálázható kapacitás, nagyobb préselőerő, moduláris automatizálás és MES-integráció.

A SIN20 és a SIN200+ közös erőssége a precízen szabályozott atmoszféra, a programozható hő–nyomás–préselés profil és a teljes körű adatkezelés. A SIN20 a gyors fejlesztési ciklusokhoz és kis szériákhoz, míg a SIN200+ a modulárisan bővíthető, automatizált sorozatgyártáshoz ideális.
