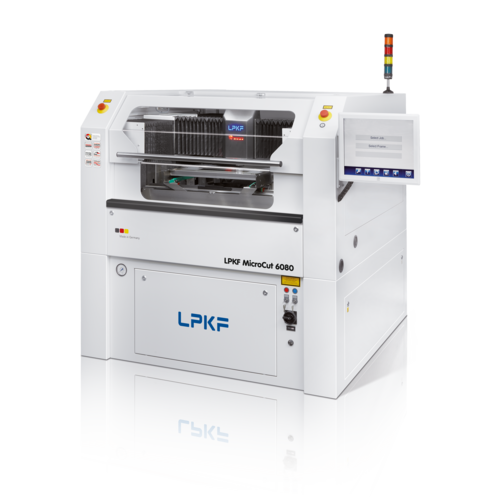

LPKF MicroCut 6080

Főbb jellemzők

• Nagy pontosságú stencil-lézervágó rendszer: Az LPKF MicroCut 6080 kifejezetten rendkívül kis apertúrák és finom geometriák vágására készült, elsősorban olyan feladatokra, ahol a stencilapertúrák mérete és a nyomtatási eredmény kritikus fontosságú.
• Mikroapertúrák készítése: A rendszer a kis apertúrák követelményeire optimalizált pozicionálási és vágási technológiát használ, és akár 18 μm-es apertúrákat a lézer belépő oldalán, illetve 10 μm-es apertúrákat a kilépő oldalon is képes kialakítani, például 30 μm vastag rozsdamentes acél fóliában.
• Kiemelkedő termelékenység: Az LPKF a MicroCut 6080-nál akár 33 000 furat/óra teljesítményt is megad a 10–125 μm tartományban, 30 μm-es rozsdamentes acél fólia esetén. Ez a nagy pontosság mellett is versenyképes átbocsátást tesz lehetővé.
• Bevált platformra épülő konstrukció: A MicroCut 6080 a bevált StencilLaser G 6080 rendszerkoncepciójára épül, így a nagy pontosságot egy már bizonyított ipari gépalappal kombinálja.
• Egyszerű programozás és paraméterezés: Az egyszerű programozás és a paraméterkeresési funkciók megkönnyítik az új feladatok gyors bevezetését, és segítenek átlépni a korábbi folyamatkorlátokat.
• Speciális alkalmazások támogatása: A gyártó kifejezetten említi a wafer stencileket, flux stencileket és szűrőalkalmazásokat mint tipikus felhasználási területeket.

Műszaki adatok

• Géptípus: nagy pontosságú stencil-lézervágó rendszer / mikrovágó berendezés.
• Munkaterület / platformméret: a MicroCut 6080 a StencilLaser G 6080 platformra épül, amely 600 × 800 mm munkaterülettel rendelkezik. Mivel a MicroCut ugyanerre a 6080-as gépkoncepcióra épül, ez jó kiinduló platformadat, de konkrét konfiguráció esetén érdemes a gyártói ajánlatban ellenőrizni.
• Minimális apertúraméret: akár 18 μm a lézer belépő oldalán és 10 μm a kilépő oldalon, 30 μm vastag rozsdamentes acél fóliában.
• Anyagjellemző referencia: a gyártó példája szerint a rendszer a fenti mikrogeometriákat 30 μm vastag rozsdamentes acél fólián valósítja meg.
• Teljesítmény: akár 33 000 furat/óra a 10–125 μm közötti apertúratartományban.
• Kezelhetőség: egyszerű programozás és paraméterkeresés támogatja a gyors beállítást és a folyamatindítást.
• Alkalmazási fókusz: wafer stencil, flux stencil, filter alkalmazások, valamint minden olyan feladat, ahol a legfinomabb apertúrák reprodukálhatósága elsődleges.
• Megjegyzés: a nyilvánosan elérhető termékoldal elsősorban az elérhető pontosságot és alkalmazási fókuszt hangsúlyozza; a részletes gépészeti, közmű- vagy fogyasztási adatokhoz gyártói specifikáció vagy ajánlatkérés szükséges.

Előnyök és alkalmazások

• Extrém precizitás kis apertúrákhoz: A MicroCut 6080 egyik legfontosabb előnye, hogy olyan apró és pontos apertúrák létrehozását teszi lehetővé, amelyekkel a hagyományos folyamatkorlátok átléphetők. Ez különösen fontos a nagy sűrűségű és finompasztás stencilalkalmazásoknál.
• Kiváló nyomtatási eredmények alapja: A gyártó szerint a rendkívül kis stencilapertúrák és a hozzájuk tartozó nyomtatási eredmények azok a területek, ahol a MicroCut 6080 igazán előnyt jelent.
• Magas pontosság mellett is jó átbocsátás: A nagy furat/óra teljesítmény lehetővé teszi, hogy a rendszer ne csak precíz, hanem termelékeny is legyen, ami különösen fontos professzionális stencilgyártási környezetben.
• Gyors folyamatbevezetés: Az egyszerű programozás és a paraméterkereső funkciók csökkentik a beállítási időt, és megkönnyítik az új termékek vagy különösen finom geometriák gyártásba állítását.

Miért válassza a MicroCut 6080-at?

• A legfinomabb apertúrák specialistája: Az LPKF saját portfólióleírása szerint a MicroCut 6080 „a legpontosabb StencilLaser”, amely a legfinomabb apertúrák előállítására készült.
• Bevált ipari platform: A MicroCut 6080 a StencilLaser G 6080 technológiai alapjaira épül, ami stabil, iparilag bevált gépkoncepciót jelent.
• Piaci igényekre optimalizálva: A rendszer válasz a növekvő piaci követelményekre, különösen ott, ahol a stencilapertúrák méretcsökkentése és a nyomtatási minőség javítása stratégiai szempont.
• Nagy precizitás, kompromisszumok nélkül: A magas pontosság és a jelentős átbocsátás együttese teszi alkalmassá prémium stencilgyártási és speciális mikrovágási feladatokra.

Iparágak és felhasználási területek

• SMT stencilgyártás: A berendezés ideális nagy pontosságú forraszpaszta-stencilek gyártásához, különösen olyan esetekben, ahol nagyon kis apertúrákra van szükség.
• Wafer stencil alkalmazások: A gyártó a wafer stencileket külön is nevesíti a rendszer egyik fő alkalmazási területeként.
• Flux stencil gyártás: A MicroCut 6080 jól alkalmazható flux stencilek előállítására is, ahol a finom részletesség és reprodukálhatóság kiemelten fontos.
• Szűrő- és mikropontosságú alkatrészalkalmazások: A rendszer a filter alkalmazásokhoz is ajánlott, vagyis olyan feladatokra, ahol mikrométeres pontosságú apertúrageometriák szükségesek.
