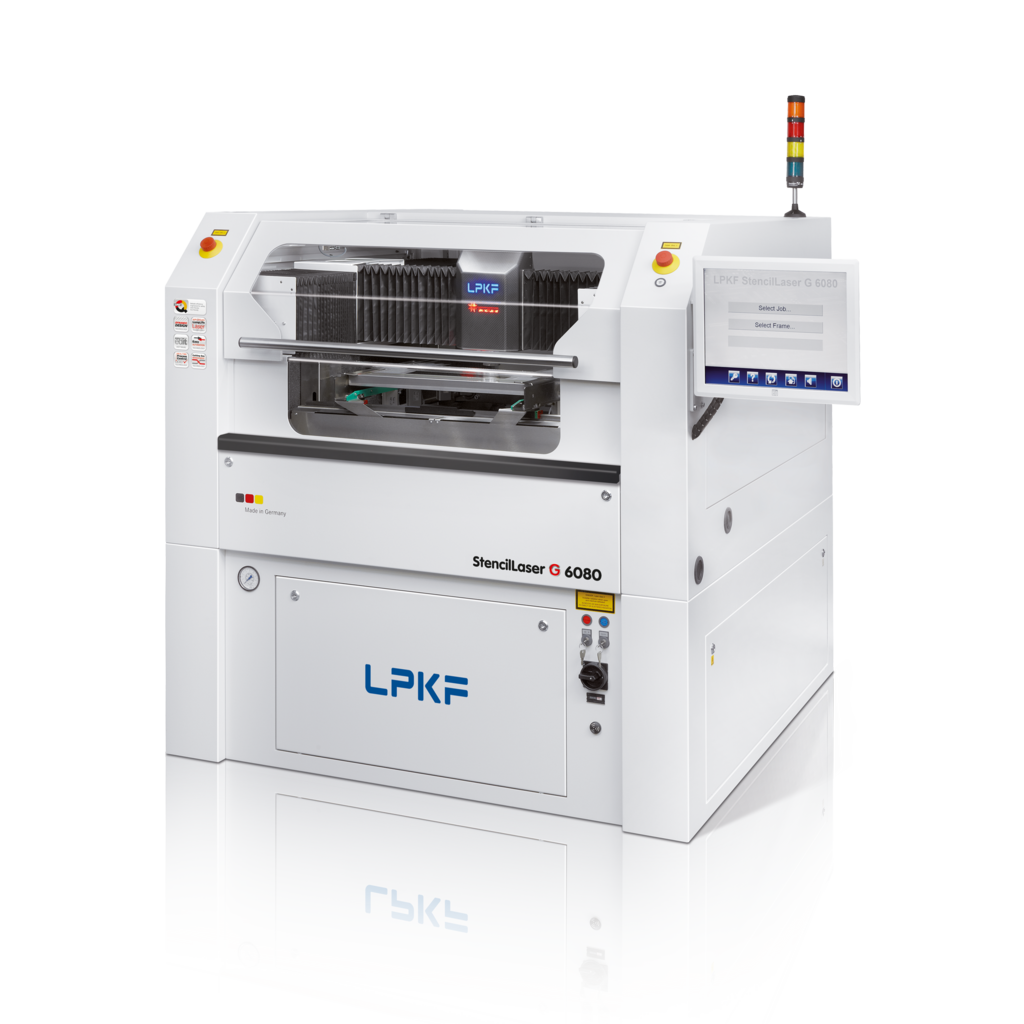

LPKF StencilLaser G6080

Főbb jellemzők

• Nagy sebességű stencil-lézervágó rendszer: Az LPKF StencilLaser G 6080 nagy termelékenységű SMT stencilgyártásra tervezett lézervágó berendezés, amely a pontosságot és a gazdaságosságot egyesíti. Kifejezetten nagy volumenű gyártási környezetre készült.
• Dinamikus gépkonstrukció: A gép Dynamic Design Technology megoldást alkalmaz, ahol az alkatrészek egymáshoz optimalizált kialakítása és a könnyített szerkezet nagyobb dinamizmust és akár 20%-kal nagyobb teljesítményt biztosít. Az ultrakönnyű, karbonszál-alapú tengelykonstrukció hozzájárul a gyors és pontos működéshez.
• Széles anyagtartomány: A StencilLaser G 6080 rozsdamentes acél, valamint más fémfóliák — például nikkel, molibdén vagy titán — megmunkálására is alkalmas. A rendszer 20 μm és 1 mm közötti anyagvastagságok vágására készült.
• Nagy pontosságú apertúrakialakítás: A stencilapertúrák pontos geometriája kulcsfontosságú a kiváló nyomtatási eredményekhez. A rendszer éles kontúrokat, jól definiált éleket és kiváló pasztaleválási tulajdonságokat biztosító oldalfal-geometriát hoz létre.
• Automatizálhatóság és gyártósori integráció: A StencilLaser G 6080 SMEMA-kompatibilis interfésszel rendelkezik, ezért automatikus betöltőrendszerekkel és gyártósori kiszolgáló megoldásokkal is integrálható. Az automatikus keretállításnak köszönhetően keretes és keret nélküli stencillemezek is feldolgozhatók hardveres átállítás nélkül.
• Hosszú stencilopció és speciális kivitelek: Az opcionális Extension Option segítségével a rendszer akár 1600 mm hosszú stencilek megmunkálására is alkalmas, például hosszú LED retrofit alkalmazásokhoz. A berendezés step stencil gyártási lehetőséget és fejlett folyamatfelügyeleti funkciókat is támogat.

Műszaki adatok

• Géptípus: nagy sebességű stencil-lézervágó rendszer SMT stencilgyártáshoz.
• Vágási tartomány: 600 × 800 mm
• Maximális keretméret: 740 × 1800 × 40 mm
• Maximális anyagvastagság: legfeljebb 1 mm
• Megmunkálható anyagvastagság-tartomány: 20 μm–1000 μm
• Tengelypontosság / axiális pontosság: ± 2 μm
• Gépméret (Sz × Ma × Mé): 1530 × 1920 × 1625 mm
• Tömeg: kb. 2200 kg
• Automatizálási interfész: SMEMA-kompatibilis csatlakozás automatikus betöltőrendszerekhez
• Opcionális kivitelek: hosszú stencil opció akár 1600 mm stencilhosszig, step stencil feldolgozás, folyamatfelügyeleti megoldások

Előnyök és alkalmazások

• Magas termelékenység stencilgyártásban: A G 6080-at nagy volumenű gyártási környezetre tervezték, ahol a gyors átfutás és az állandó minőség egyszerre alapkövetelmény. A dinamikus gépkonstrukció és a nagy sebességű működés kiemelkedő átbocsátást biztosít.
• Pontos és reprodukálható apertúrageometriák: A stencilapertúrák geometriájának pontossága közvetlenül hat a forraszpaszta-nyomtatás minőségére. A G 6080 nagy pontosságú, jól definiált kontúrokat biztosít, ami elősegíti az egyenletes pasztaleválást és a stabil SMT folyamatot.
• Széles alkalmazási rugalmasság: A különböző fémfóliák, a széles vastagságtartomány és a hosszú stencil opció miatt a rendszer nemcsak hagyományos SMT stencilekhez, hanem speciális feladatokhoz is kiválóan használható.
• Hatékony automatizált üzem: A SMEMA-kompatibilitás és az automatikus keretállítás csökkenti az átállási időket, egyszerűsíti a betöltést, és támogatja a folyamatos, automatizált gyártási folyamatokat.

Miért válassza a StencilLaser G 6080-at?

• Nagy volumenű gyártásra optimalizálva: A StencilLaser G 6080 ideális választás olyan gyártóknak, akiknél a termelékenység, a rövid átfutási idő és az állandó minőség kulcsfontosságú.
• Precizitás és sebesség egy rendszerben: A G 6080 a magas vágási sebességet nagy pontossággal párosítja, így a stencilgyártásban nincs kompromisszum a minőség és az átbocsátás között.
• Jól automatizálható platform: A gyártósori integráció, a SMEMA-kompatibilitás és az automatikus keretkezelés miatt a gép kiválóan illeszthető korszerű, adatvezérelt gyártási környezetbe.
• Iparilag bevált konstrukció: A rendszer az LPKF stencil-lézeres technológiai tapasztalatára épül, és megbízható, professzionális megoldást kínál az ipari stencilgyártás számára.

Iparágak és felhasználási területek

• SMT stencilgyártás: A berendezés elsődleges felhasználási területe a forraszpaszta-stencilek nagy pontosságú és gyors gyártása elektronikai összeszerelő üzemek és stencilgyártó szolgáltatók számára.
• Elektronikai gyártás és bérgyártás: A rendszer ideális olyan környezetekben, ahol sokféle stencil gyors elkészítése, nagy ismételhetőséggel történő gyártása és rövid átfutási idő szükséges.
• Speciális hosszú stencil alkalmazások: Az Extension Option révén hosszabb stencilek is gyárthatók, például LED-es vagy egyéb hosszúkás alkalmazásokhoz.
• Step stencil gyártás: A rendszer alkalmas magas minőségi elvárású step stencilek előállítására is, ami változó pasztatérfogat-igényű nyomtatási feladatoknál jelent előnyt.
