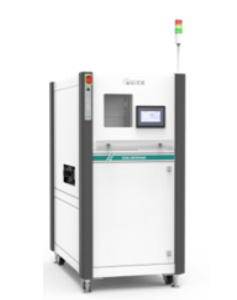

QUICK Inline / Automated Robot Soldering Solutions

Főbb jellemzők

• Intelligens robotforrasztási rendszer: A QUICK robotforrasztási megoldásai precíz, automatizált forrasztási feladatokra készültek, ahol az állandó minőség, a nagy ismételhetőség és a stabil folyamatkontroll alapkövetelmény. A termékcsalád kézi cellákba, önálló állomásokba és inline gyártósorokba is integrálható.
• Saját fejlesztésű mozgásvezérlés és intelligens hőkompenzáció: A rendszer saját fejlesztésű motion control megoldást és intelligens hőmérséklet-kompenzációt alkalmaz, amely hozzájárul az egyenletes hőbevitelhez és a reprodukálható forrasztási minőséghez. Ez különösen fontos sorozatgyártásban, eltérő forrpontméretek és ciklusidők mellett.
• CCD vizuális pozicionálás és pontos illesztés: A QUICK robotforrasztó rendszerei CCD-alapú vizuális pozicionálást és fúvóka-/pákahelyzet-kalibrálást is támogatnak, ami pontos forrasztási pozicionálást biztosít még sűrűbb kiosztású vagy kisebb alkatrészek esetén is.
• Automatikus pákatip-tisztítás és stabil üzem: Az automatikus forrasztófej-tisztítás segít a folyamatos, stabil gyártás fenntartásában, csökkenti a szennyeződésből eredő hibák kockázatát, és javítja a hosszabb műszakok alatti folyamatbiztonságot.
• Precíz forraszanyag-adagolás és valós idejű monitorozás: A rendszer precíz solder discharge control funkciót és valós idejű forrasztásfelügyeletet kínál, ami segíti a konzisztens kötésminőséget és a folyamatparaméterek ellenőrzését.
• Offline és online kivitelek: A QUICK kínálatában megtalálhatók az online robotforrasztó rendszerek is. Az egyik tipikus modell a 4 tengelyes S100-T4, amely állítható szállítópályával és gyártósori integrációra alkalmas kialakítással készül.

Műszaki adatok

• Géptípus: intelligens robotforrasztó rendszer automatizált elektronikai szereléshez.
• Elérhető kivitelek: offline és online rendszerek, különböző állomáskialakítással és automatizálási szintekkel.
• Fő technológiai funkciók: saját fejlesztésű mozgásvezérlés, intelligens hőkompenzáció, CCD vizuális pozicionálás, automatikus pákatip-tisztítás, pákahelyzet-kalibrálás, precíz forraszanyag-adagolás, valós idejű forrasztásmonitorozás, MES információcsere.
• Példa modell: QUICK S100-T4 online soldering robot.
• Tengelyek száma: 4 tengely.
• Mozgástartomány (X/Y/Z): 380 / 500 / 100 mm.
• Forgástengely: R ±180°.
• Forrasztási terület (X × Y): 300 × 370 mm.
• Szállítópálya szélessége: 50–400 mm, automatikusan állítható kivitelben is.
• Szállítómagasság: 900 ± 20 mm.
• Fixture tartomány (X × Y): 300 × 400 mm.
• Teljesítmény: 800 W, ebből a hőmérsékletszabályzó egység 200 W.
• Gépméret (Sz × Mé × Ma): 800 × 1350 × 1650 mm.
• Tömeg: kb. 700 kg.

Előnyök és alkalmazások

• Stabil és ismételhető forrasztási minőség: A robotizált mozgásvezérlés, az intelligens hőkompenzáció és a vizuális pozicionálás együttesen biztosítják az állandó forrasztási minőséget, ami különösen fontos nagy darabszámú gyártásban.
• Kevesebb kezelői függőség: Az automatizált forrasztási folyamat csökkenti a manuális beavatkozást, mérsékli az operátori eltérésekből adódó hibákat, és javítja a folyamat kiszámíthatóságát. Ez a QUICK automatizált rendszerkoncepciójából következik.
• Hatékony integráció gyártósorba: Az online kivitelek, az állítható szállítópálya és a MES információcsere lehetővé teszik, hogy a robotforrasztás jól illeszkedjen korszerű, adatvezérelt gyártókörnyezetekbe.
• Folyamatos üzemre tervezve: Az automatikus pákatip-tisztítás, a pozíciókalibrálás és a valós idejű folyamatfelügyelet támogatja a hosszú távon stabil, alacsony hibaarányú termelést.

Miért válassza a QUICK robotforrasztási megoldásait?

• Automatizált precizitás: A QUICK robotforrasztás ideális választás olyan gyártási feladatokhoz, ahol a pontos pályakövetés, az állandó hőbevitel és a stabil kötésminőség elengedhetetlen.
• Intelligens folyamatvezérlés: A saját fejlesztésű vezérlés, a vizuális illesztés és a valós idejű monitorozás magasabb szintű folyamatbiztonságot és jobb nyomon követhetőséget biztosít.
• Gyártósori kompatibilitás: Az online modellek és az állítható pályaszélesség támogatják a gyors integrációt különböző elektronikai gyártósorokba.
• Rugalmas alkalmazhatóság: A QUICK szélesebb forrasztási és vizuális folyamatautomatizálási portfóliója révén a robotforrasztás más gyártási lépésekkel is jól kombinálható.

Iparágak és felhasználási területek

• Elektronikai összeszerelés: A robotforrasztás kiválóan alkalmazható általános elektronikai szerelési feladatoknál, ahol fontos az egyenletes minőség és a gyors ciklusidő.
• Intelligens terminálok és viselhető eszközök: A QUICK kifejezetten említi az okostelefonok, TWS fülhallgatók, okosórák és egyéb precíziós elektronikai termékek szerelési folyamatait, ahol a robotforrasztás fontos szerepet kap.
• Precíziós szerelési cellák és inline gyártósorok: Az offline és online kivitelek lehetővé teszik a technológia használatát önálló munkaállomásként vagy teljes gyártósori rendszer részeként is.
• Adatvezérelt modern gyártás: A MES információcsere és a vizualizált gyártási státuszok támogatják a nyomon követhető, digitalizált gyártási környezetek kialakítását.
