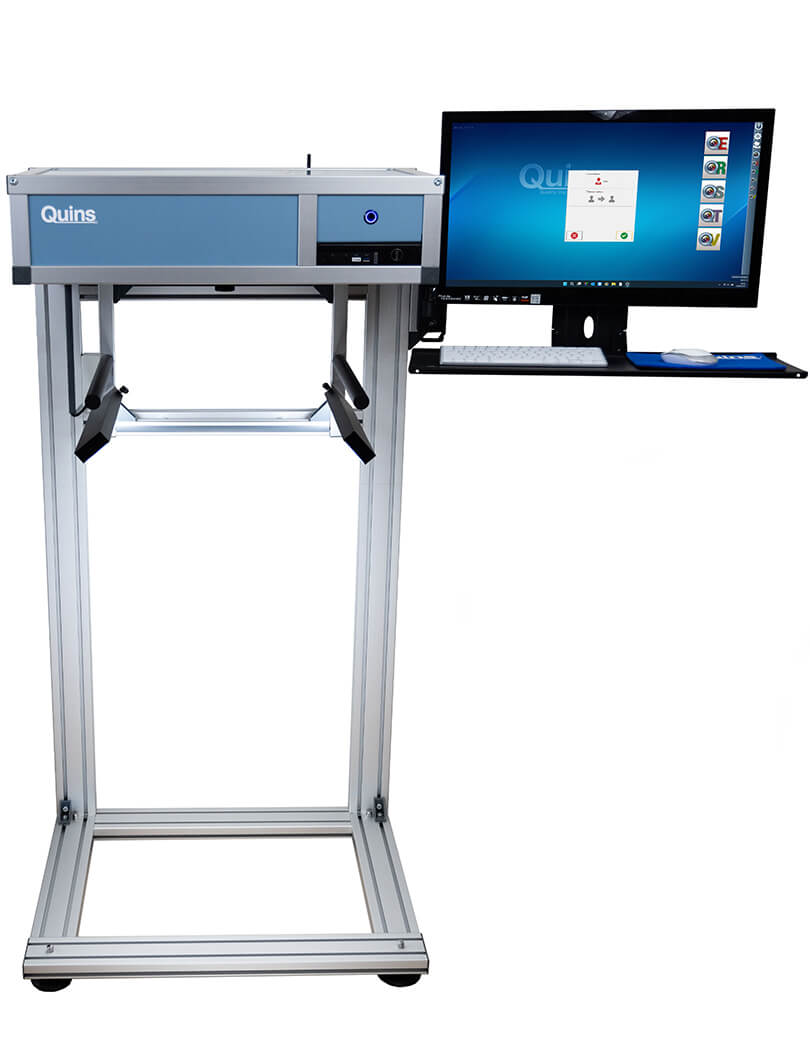

QUINS – Flex Line

Kiemelt előnyök

• In-line integráció: a Flex Line közvetlenül szállítószalagra szerelhető, így a vizuális ellenőrzés a gyártási folyamat részeként végezhető.
• Gyors, stabil képrögzítés: 1 ms exponálási idő, nagy képterület és automatizált kettős képfelvétel a gyors „eltérő kép” (alternating image) összehasonlításhoz.
• Optimalizált megvilágítás: SMD variánsban 2 ferde LED, THT variánsban 2 ferde LED + 2 felső LED egység gondoskodik az árnyékmentes, homogén megvilágításról.
• Nagy felbontás / nagy látómező: az SMD verzió 1200 dpi-ig, a THT verzió 820 dpi-ig skálázódik, a feladathoz szükséges képterület megtartása mellett.
• Rugalmas szoftver-ökoszisztéma: a Quins Easy és Easy Plus alapszoftverhez bővíthető modulok (pl. AIP – automatikus inspekció, UVI – automatikus UV-ellenőrzés, View – automatikus dokumentáció, Repair – javítástámogatás, Statistics – kiértékelés, Tools – adatellenőrzés) illeszthetők.

Technológia és folyamat

• Alternating image vizsgálat: a referencia és a vizsgált kép gyors, váltakozó megjelenítésével a hibák könnyen azonosíthatók, rövid előkészítési idővel.
• „Ready in seconds” üzemkészség: a rendszer rövid beállítás után gyorsan mérésre kész, ezzel támogatja a mintadarab-ellenőrzést és a szériavizsgálatot.
• Nyomonkövetés és riport: a View modul automatikus képarchiválást és jelentésgenerálást ad; a Statistics modul részletes hibastatisztikát, hozam-idősorokat biztosít; a Repair modul a kijelölt hibapontok alapján vezeti a javítót.

Felhasználási területek

• SMD és THT szerelés utáni vizuális ellenőrzés in-line.
• Első darab (FAI) / mintavételes vizsgálat gyors beállással.
• Javítási állomások kiszolgálása dokumentált hibapozíciókkal.

Változatok és kiválasztás

• SMD variáns – amikor a maximális felbontás és a finom részletek elsődlegesek:
  • Max. felbontás: 1200 dpi
  • Effektív pixelek: 20,44 MP
  • Max. képméret: 235 × 310 mm
  • Megvilágítás: 2 × ferde LED modul
  • Rendszerparaméterek: 1 ms expozíció; átmenő magasság 160 mm; 100 W fogyasztás
  • Beépített PC: 3,2 GHz; 32 GB RAM; 1 TB SSD
• THT variáns – amikor a nagyobb látómező és a magasabb beültetett komponensmagasság kezelése a fő szempont:
  • Max. felbontás: 820 dpi
  • Effektív pixelek: 20,44 MP
  • Max. képméret: 340 × 420 mm
  • Megvilágítás: 2 × ferde LED + 2 × felső LED modul
  • Rendszerparaméterek: 1 ms expozíció; átmenő magasság 160 mm; 120 W fogyasztás
  • Beépített PC: 3,2 GHz; 16 GB RAM; 500 GB SSD

Rendszer-információk és csatlakozások

• Méretek (Sz×Mé×Ma): 855 × 590 × 1500 mm (SMD/THT)
• Tömeg: SMD ≈ 40 kg; THT ≈ 45 kg
• Hálózat és I/O: RJ45; Dual-Band Wireless-AC 8260 Wi-Fi; BT 4.2; USB 3.2
• Operációs rendszer: Windows 10/11 Professional 64-bit

A Flex Line in-line vizuális ellenőrzéshez kínál készre konfigurált hardvert és bővíthető szoftverkészletet. A THT és SMD modellek közötti választást az elérni kívánt felbontás és a szükséges képméret határozza meg; a szoftvermodulokkal pedig a nyomonkövetés, statisztika és javítás folyamatai tehetők átláthatóvá és hatékonnyá.
