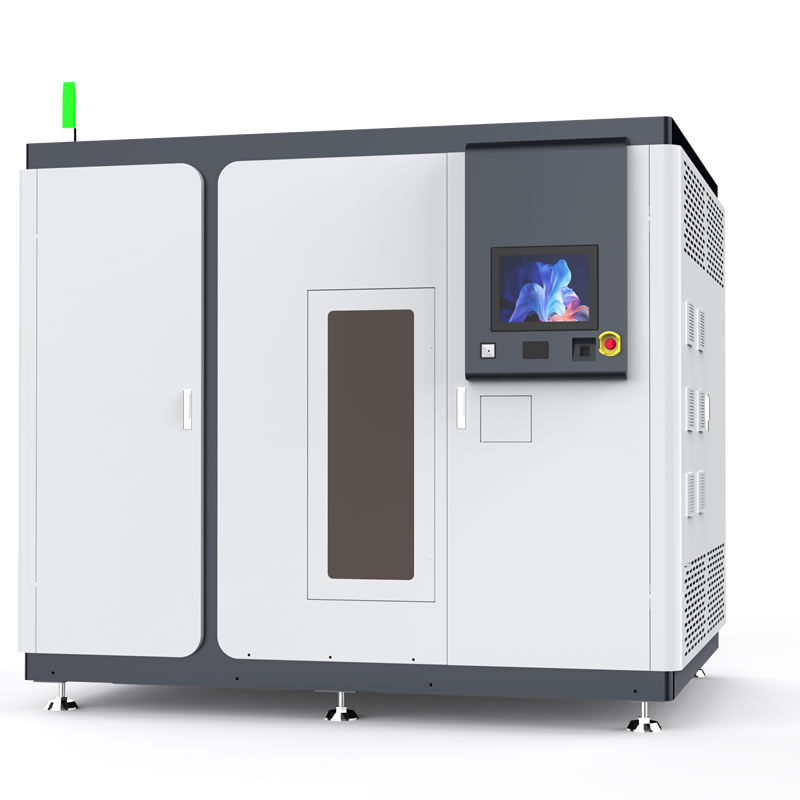

Sunntol HC-800

Főbb jellemzők

• Teljesen automatizált forrasztópaszta-kezelés: A Sunntol HC-800 a forrasztópaszta betárolásához, hűtéséhez, temperálásához, keveréséhez, kiadásához és visszakövetéséhez kapcsolódó folyamatokat egyetlen intelligens rendszerben kezeli.
• 860 tégelyes hűtött tárolókapacitás: A rendszer akár 860 kompatibilis forrasztópaszta-tégely szabályozott hűtött tárolására alkalmas. A nagy kapacitás elsősorban több gyártósort vagy több műszakos termelést kiszolgáló SMT-üzemek számára előnyös.
• 141 független temperálási hely: A berendezés nagyszámú forrasztópaszta-tégely párhuzamos, külön időzített temperálását támogatja. Az egyes temperálási folyamatok állapota és időtartama külön kezelhető.
• Automatikus és előjegyezhető temperálás: A szükséges forrasztópaszta előre lefoglalható egy meghatározott gyártási időpontra. A rendszer a beállított folyamat szerint automatikusan előkészíti az anyagot, csökkentve a gyártásindítás előtti várakozást.
• Automatikus visszahűtési védelem: Ha a temperált anyagot a meghatározott időn belül nem veszik át, a rendszer a beállításoknak megfelelően visszajuttathatja azt a hűtött tárolótérbe.
• Két automatikus keverőpozíció: A HC-800 két keverőhellyel rendelkezik, így támogatja a forrasztópaszta automatikus és ellenőrzött előkészítését a gyártási felhasználás előtt.
• Programozható keverési folyamat: A keverés időtartama és működési paraméterei az alkalmazott forrasztópasztához, cikkszámhoz vagy gyártási előíráshoz igazíthatók.
• Szabályozható hűtött tárolás: A hűtőtér hőmérséklete 1 és 10 °C között állítható. A többpontos hőmérséklet-ellenőrzés és a ±3 °C-os gyártói hőmérséklet-egyenletességi adat támogatja a nagy tárolótér ellenőrzött működését.
• Folyamatos állapot- és hőmérséklet-felügyelet: A rendszer több független érzékelővel figyeli a tárolási környezetet, és rendellenes hőmérséklet vagy működési állapot esetén automatikus figyelmeztetést ad.
• Kódalapú anyagazonosítás: Minden betárolt tégelyhez egyedi digitális adatlap rendelhető. A kódolvasás segítségével rögzíthető az anyag típusa, gyártási tétele, tárolási állapota, temperálási folyamata, keverése és kiadása.
• FIFO-alapú anyagkiadás: A rendszer támogatja a korábban betárolt vagy korábban lejáró forrasztópaszták elsőként történő kiadását, elősegítve a készletek tervszerű felhasználását.
• Teljes életciklus-követés: A forrasztópaszta útja a betárolástól a hűtésen, temperáláson és keverésen keresztül a gyártási kiadásig és a felhasználás lezárásáig visszakereshető.
• Valós idejű készletkezelés: A HC-800 folyamatosan nyilvántartja a tárolt anyagokat, és alacsony készletszint, közelgő lejárat vagy folyamatidő-túllépés esetén automatikus jelzést adhat.
• Többszintű jogosultságkezelés: A rendszer különböző felhasználói szintekkel szabályozza a konfigurációs, betárolási, előjegyzési és anyagátvételi műveleteket.
• Elektronikus felhasználó-azonosítás: A kezelők azonosítása kártyával, jelszóval, ujjlenyomattal vagy arcfelismeréssel történhet, a berendezés konfigurációjától függően.
• Beépített mérlegelési funkció: A gyártói konfiguráció integrált mérlegrendszert tartalmazhat a tégelyek és a felhasznált anyagmennyiség ellenőrzésének támogatására.
• Üres tégelyek kezelése: Az üres tégelyek számára külön gyűjtőterület alakítható ki, amely támogatja a felhasznált csomagolások szabályozott kezelését és a munkaterület rendezettségét.
• MES-, ERP- és WMS-integráció: A szabványos WebAPI- és JSON-alapú adatkapcsolat lehetővé teszi a készlet-, állapot- és feladatadatok cseréjét a vállalat központi rendszereivel.
• Önálló vagy hálózatba kapcsolt működés: A HC-800 önálló berendezésként is használható, illetve egy nagyobb digitális gyártási és anyagellátási rendszer részeként is üzemeltethető.

Műszaki adatok

• Gyártó: Sunntol
• Modell: HC-800
• Berendezéstípus: nagy kapacitású, intelligens és automatizált forrasztópaszta-kezelő szekrény
• Fő funkciók: hűtött tárolás, temperálás, automatikus keverés, anyagkiadás, készletkezelés és teljes visszakövetés
• Hűtött tárolókapacitás: legfeljebb 860 kompatibilis tégely
• Temperálási kapacitás: legfeljebb 141 kompatibilis tégely
• Keverőpozíciók száma: 2
• Hűtési hőmérséklet: 1–10 °C között állítható
• Hőmérséklet-egyenletesség: ±3 °C
• Hőmérséklet-ellenőrzés: több független mérési ponttal végzett folyamatos felügyelet
• Temperálási felügyelet: temperálási helyenként külön időzítés, állapotkezelés és folyamatellenőrzés
• Temperálási mód: automatikus folyamat vagy előzetes gyártási foglalás
• Keverési folyamat: automatikus, programozható paraméterekkel
• Anyagazonosítás: egyedi kódalapú tégelyazonosítás és digitális nyilvántartás
• Anyagkiadási elv: FIFO, a betárolási, gyártási vagy lejárati információk figyelembevételével
• Támogatott anyagok: forrasztópaszták, ragasztóanyagok, forraszgolyók és más kompatibilis SMT-segédanyagok
• Vegyes tárolási konfiguráció: különböző kompatibilis tégely- és anyagtípusokhoz konfigurálható
• Üres tégelyek gyűjtése: külön, konfigurálható gyűjtőterület
• Mérlegelési rendszer: integrált anyag- és tégelyellenőrzési funkció
• Felhasználó-azonosítás: elektronikus kártya, jelszó, ujjlenyomat- vagy arcfelismerés a konfigurációtól függően
• Felhasználói jogosultságok: többszintű, konfigurálható hozzáférés-szabályozás
• Riasztási funkciók: hőmérsékleti, készlet-, lejárati, folyamatidő- és működési figyelmeztetések
• Felügyeleti működés: folyamatos, napi 24 órás állapotfigyelés
• Adatkezelési funkciók: készletnyilvántartás, hőmérsékleti adatok, műveleti naplók, folyamatállapotok és teljes anyagtörténet
• Rendszerkapcsolat: WebAPI-alapú adatcsere JSON-formátumban
• Rendszerintegráció: MES-, ERP- és WMS-rendszerekhez kapcsolható
• Gyártó által megadott tanúsítások: CE, ISO 9001

Előnyök és alkalmazások

• Nagy kapacitású központi anyagkezelés: A 860 tégelyes hűtött tárolókapacitás lehetővé teszi több SMT-gyártósor vagy akár több gyártási terület központi forrasztópaszta-ellátását.
• Nagy párhuzamos temperálási teljesítmény: A 141 temperálási hely nagy mennyiségű forrasztópaszta egyidejű előkészítését támogatja, ami különösen előnyös műszakváltások és termelési csúcsok idején.
• Ellenőrzött anyag-előkészítés: A hűtés, a temperálás és a keverés automatizálása segít biztosítani, hogy a forrasztópaszta megfelelő állapotban kerüljön a gyártósorra.
• Teljes körű visszakövethetőség: A digitális anyagadatlapok és automatikus műveleti naplók segítségével minden tégely teljes története visszakereshető.
• Kevesebb manuális művelet: Az automatikus anyagazonosítás, temperálás, keverés, kiadás és készletkezelés csökkenti a kézi anyagmozgatás és adminisztráció szükségességét.
• Az emberi hibák kockázatának csökkentése: A programozott folyamatok, a jogosultságkezelés, a FIFO-elv és az automatikus ellenőrzések segítenek megelőzni a téves anyagválasztást és a nem megfelelő előkészítést.
• Hatékonyabb készletgazdálkodás: A valós idejű készletadatok, minimumkészlet-jelzések és lejárati figyelmeztetések pontosabb beszerzési és termelési tervezést tesznek lehetővé.
• Anyagveszteség mérséklése: A FIFO-alapú kiadás, a temperálási idők ellenőrzése és az automatikus visszahűtés támogatja a forrasztópaszták tervszerű felhasználását.
• Rugalmas gyártási ütemezés: Az előjegyezhető anyag-előkészítés segítségével a forrasztópaszták a tervezett gyártási feladatokhoz és műszakkezdésekhez igazíthatók.
• Központi vállalati adatkapcsolat: A MES-, ERP- és WMS-integráció lehetővé teszi a készletadatok, munkafeladatok és anyagállapotok automatikus szinkronizálását.

Miért válassza a Sunntol HC-800-at?

• Ultranagy SMT-gyártási környezetekhez tervezve: A 860 tégelyes hűtött kapacitás és a 141 temperálási hely alkalmassá teszi a rendszert több gyártósor és nagy napi anyagforgalom kiszolgálására.
• Integrált, zárt anyagkezelési folyamat: A HC-800 egyetlen rendszerben egyesíti a betárolást, a hűtést, a temperálást, a keverést, az anyagkiadást és a digitális archiválást.
• Automatizált és ellenőrizhető működés: A programozható folyamatok, az automatikus azonosítás és a folyamatos adatnaplózás egységes, megismételhető anyagkezelést biztosítanak.
• Nagy kapacitás tartalékkal: A rendszer nagy készlet és jelentős párhuzamos temperálási igény mellett is képes támogatni a folyamatos termelést.
• Szabályozott felhasználói hozzáférés: A többszintű jogosultságkezelés és az elektronikus azonosítás pontosan dokumentálhatóvá teszi az egyes műveleteket.
• Digitális gyártási infrastruktúrába integrálható: A szabványos adatkapcsolatok segítségével a HC-800 a központi gyártásirányítási és anyaggazdálkodási rendszer részeként működtethető.

Iparágak és felhasználási területek

• Nagy kapacitású SMT-gyártás: Több gyártósorhoz szükséges forrasztópaszták központi tárolására, temperálására, keverésére és kiadására.
• Elektronikai tömeggyártás: Olyan elektronikai összeszerelő üzemek számára, amelyek nagy mennyiségű forrasztópasztát használnak több műszakos vagy folyamatos termelésben.
• Autóipari elektronikai gyártás: Visszakövethető és jogosultságokkal szabályozott anyagkezelést igénylő elektronikai gyártási folyamatokhoz.
• Félvezetőipari és elektronikai tokozás: Olyan gyártási területeken, ahol az érzékeny technológiai anyagok ellenőrzött tárolása és részletes dokumentálása szükséges.
• Központi forrasztópaszta-kezelő területek: Több gyártórészleget vagy műhelyt kiszolgáló közös anyagkezelési központok számára.
• MES-, ERP- és WMS-alapú intelligens gyártás: Olyan digitalizált gyártóüzemekhez, ahol a termelési és anyagkezelési adatok központi rendszerben kerülnek feldolgozásra.
